Eco Pro Plus 에너지 절감형 냉동식 에어드라이어

지에스에이의 Eco Pro Plus 에너지 절감형 냉동식 에어드라이어는 제품의 운전 및 정지를 수행하는 제품입니다.

지에스에이는 오랜 기술력과 최신의 기술을 통해 고객의 요구와 다양한 응용분야에 맞는 적합한 제품을 제작 공급합니다.

HYDM-N2 refrigerated air dryer

Eco Pro Plus 냉동식 드라이어의 에너지 절감

Eco Pro Plus 에너지 절감형 냉동식 드라이어

hyd-n2 heat exchanger

지에스에이의 Eco Pro Plus 에너지 절감형 냉동식 드라이어는 간결하면서 효율적으로 에너지 절감을 실현시킨 Cycling 방식의 제품입니다. 냉매압축기의 회전수를 제어하는 VSD(Variable-speed drive), BLDC(Brushless DC) 모터 등을 사용하는 제품, 혹은 PCM(Phase Change Material) Thermal Mass(열저장체)를 사용하는 제품에 비해 구조가 간단하고 컴팩트하며 신뢰성이 우수 합니다.

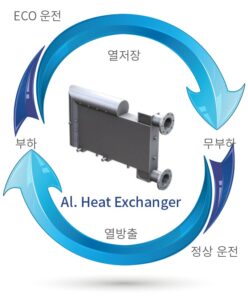

Eco Pro Plus 에너지 절감형 냉동식 드라이어의 알루미늄 열교환기는 열전달이 우수한 하나의 열저장체(Thermal Mass)의 역할을 수행합니다. 제품 전체가 하나의 물질로 이루어져 있으며 열저항이 없어 열교환기에 저장된 냉각 에너지를 효율적으로 사용할 수 있습니다. 열교환기에 축적된 냉각 에너지의 사용을 극대화하여 부하량이 적거나 압축공기 사용 패턴이 간헐적이고 시간이 긴 곳에 서 사용할 경우 최소의 비용으로 최고의 효율을 발휘합니다.

지에스에이 냉동식 에어 드라이어의 분류

냉동식 드라이어
Non Cycling Type
  • 일반적인 제품
  • 부하에 상관없이 항상 작동
Cycling Type
  • 에너지 절감형 제품
  • 부하에 따라 제품이 운전 및 정지
일반용

HYD-(W)N Series
  • 범용으로 많이 사용되는 일반적인 제품
  • 공랭식 제품은 N / 수랭식 제품은 WN
고온용

HYD-HT(W) Series
  • 중고온의 입구온도에 적합한 제품(필터 및 애프터쿨러 미포함 제품)
  • 공랭식 제품은 HT / 수랭식 제품은 HTW
2세대 에너지 절감형 제품

HYD-N2 Series
  • 열교환기에 저장된 냉각에너지 및 온도 제어를 통해 제품의 운전 및 정지를 수행하며 에너지 절감을 실현하는 제품
Eco Pro Plus 에너지 절감형 제품

HYD-EP+ Series
  • • 2세대 에너지 절감형 제품에 2~3개의 필터를 내장한 제품으로 중온의 입구온도에 적합한 제품
3세대 에너지 절감형 제품

HYD-N3 Series
  • 특수하게 설계된 열교환기에 저장된 PCM(상변환물질)의 잠열을 활용하여 냉각에너지 및 온도 제어를 통해 제품의 운전 및 정지를 수행하며 에너지 절감을 실현하는 제품

지에스에이 Eco Pro Plus 에너지 절감형 냉동식 드라이어의 구성

  • HYD-EP+
    5μm 입자 제거 필터 + 2세대 냉동식 드라이어 + 1ppm 오일제거 필터 + 0.1ppm 오일제거 필터
  • HYD-EP+
    5μm 입자 제거 필터 + 2세대 냉동식 드라이어 + 1ppm 오일제거 필터

지에스에이 Eco Pro Plus 에너지 절감형 냉동식 드라이어의 특징

  • 필터를 내장하여 설치면적이 작아 공간 절약
  • 필터 설치를 위한 배관 작업이 없어 설치가 용이
  • 노점 제어를 통한 운전/정지로 에너지 절감 실현

10년간 운전비용 비교

초기구입비
Non cycling high inlet temp. unit
Cycling high inlet temp. unit
운전 비용
Non cycling high inlet temp. unit
Cycling high inlet temp. unit
관리 비용
Non cycling high inlet temp. unit
Cycling high inlet temp. unit
설치 비용
Non cycling high inlet temp. unit
Cycling high inlet temp. unit
총합
Non cycling high inlet temp. unit
Cycling high inlet temp. unit

중온의 환경에 적합한 냉동식 에어 드라이어

다양한 혁신적 기술을 갖춘 제품의 특징

High efficiency and high heat storage

고효율의 알루미늄 및 축열량비가 높은 열교환기 사용

고효율의 알루미늄 열교환기를 적용하여 쉘앤튜브나 판형 등 타 열교환기에 비해 열교환 면적이 크고, 효율이 우수하여 냉각능력이 탁월하며 안정적인 노점을 제공합니다. 또한 제품 전체가 동일 물질로 이루어져 열저항이 없고, 부식이나 동파 등으로 인한 문제의 발생이 적습니다. 또한 열교환기의 축열기능을 이용한 노점제어를 통해 에너지를 절감할 수 있습니다.

Highly reliable drain

압축공기 손실이 없는 신뢰성 높은 드레인

열교환기 내부의 Demister와 큰 세퍼레이터 체적으로 응축수의 분리 효율이 뛰어납니다. 분리된 응축수는 압축공기 손실이 없는 자력식 플로트를 통해 배출되므로 설비의 효율성이 높고 동작 성능이 우수합니다. 자력식 플로트는 일반 중력식 플로트에 비해 오일이나 다양한 이물질로 인한 드레인의 성능저하 및 고장 발생이 적어 신뢰성이 우수합니다.

MEPOL Inner Pipe

MEPOL PIPE(첨단 제조공법 파이프) 내부 배관

고온용 드라이어 내부의 쿨러, 필터, 드라이어 배관에 MEPOL PIPE를 사용하여 내구성 및 내식성이 우수합니다. 따라서 가스 및 응축수에 대한 배관부식 및 미생물, 박테리아 형성을 방지할 수 있으며, 기계적 강도 및 내압성이 우수하며, 충격 및 유체에 의한 파열의 염려가 없습니다. 또한 내부에 스케일 발생이 없어 배관 내의 유량이 일정하며 차압발생이 적습니다. 또한 가공성이 용이하여 제품을 컴팩트하게 설계, 제작하여 설계 면적을 최소화 하였습니다.

simple and smart controller

간편하고 스마트한 컨트롤러

간단하면서도 명확한 기능의 컨트롤러를 통해 정확한 노점을 확인할 수 있고 드라이어의 운전상태 및 ECO 램프를 통한 에너지 절감상태를 직관적으로 쉽게 확인해 볼 수 있습니다. 4.3” 컬러 TFT LCD 터치형 컨트롤러(옵션)를 통해 다양한 운전 정보 확인할 수 있고, 스마트 제어 기능과 통신기능(옵션)을 통해 언제 어디서든지 쉽고 간편하게 드라이어를 관리할 수 있습니다

filter description

사용자를 위한 편리성

중온용 냉동식 에어드라이어는 내부에 2~3개의 필터를 내장하고 있습니다. 따라서 필터를 설치하기 위한 별도의 배관 작업이 필요없고, 제품이 컴팩트하여 공간이 협소한 곳에 쉽고 편리하게 설치하여 사용할 수 있습니다. 입자제거 필터와 오일 제거용 필터를 포함하고 있어 별다른 필터의 추가없이 만족스러운 고품질의 압축공기를 공급해 드립니다.

Minimizing the loss of compressed air

낮은 차압으로 압축공기 손실 최소화

넓은 열교환면적과 충분한 압축공기 통과 단면적을 제공 함으로써 차압발생을 최소화 하였습니다. 열교환 효율을 높이고 저항을 최소화하여 낮아진 차압으로 인해 전체적인 압축 공기시스템의 효율성을 높일 수 있으며, 운전 비용을 절감할 수 있습니다.

Efficiency maximization

고효율 응축기 사용으로 효율 극대화

높은 온도 조건이나 열악한 환경에서도 안정적인 성능을 위해 Corrugated Split Fin을 적용하고, 완전 하고 균알하게 확관되어 핀의 밀착도가 높아 전열 계수가 우수한 응축기를 적용하였습니다. 이로인해 더운 지역을 비롯한 다양한 환경에서 안정적인 작동을 보증합니다.

제품 기술 사양표

설계 조건

  • 입구 압력 : 7 barg
  • 입구 온도 : : 40 ℃ (Max. 60 ℃)
  • 압력하 노점 : 2 ~ 10 ℃
  • 주위 온도 : 32 ℃
  • 설계 압력 : 9.7 barg
  • 설계 온도 : 60 ℃

참고 사항

  • 전 기종 R-134a와 R-22 냉매를 사용하며, 기타 대체 냉매 사양도 제작 가능합니다.
  • 처리 유량은 60Hz일 때 용량입니다.
  • 전기 사양이 다를 경우 주문제작 가능합니다.
  • 사용 압력이 9.8barg 이상은 주문 제작 가능합니다.
  • 사양에서 제시된 이상의 대형 기종도 가능합니다.
  • 사양은 품질 개선을 위하여 예고 없이 변경될 수 있습니다.
HYD-N3 series ​
모델명 접속 구경 처리 유량 내장 필터 최소
전력량		 전원 사양 치수 무게
A N㎥/min μm/ppm/ppm Size kW V / Ph / Hz A B C kg
H
Y
D		 5EP+ PT 15A 0.7 40/1/0.1 15A 0.3 220 / 1 / 60 420 660 760 41
7EP+ PT 15A 1 40/1/0.1 15A 0.3 420 660 760 41
10EP+ PT 20A 1.4 40/1/0.1 20A 0.32 420 660 760 41
15EP+ PT 25A 1.9 40/1/0.1 25A 0.39 425 825 1005 50
20EP+ PT 25A 2.7 40/1/0.1 25A 0.51 425 825 1005 50
30EP+ PT 25A 3.9 5/1 25A 0.9 450 870 1010 76
50EP+ PT 40A 6.7 5/1 40A 1.4 530 1030 1135 99
75EP+ PT 50A 10.5 5/1 40A 2.1 530 1200 1220 135
100EP+ PT 50A 14.2 5/1 50A 2.3 380 / 3 / 60 580 1300 1365 141
중대형 고온용 드라이어
150HT(W) PT 65A 21 N/A 4.18 (3.78) 380, 440 /
3 / 60		 550 1200 1447 220
200HT(W) FLG. 80A 30 4.6 (4.2) 700 1200 1580 260
250HT(W) FLG. 100A 39 5.5 (5.1) 800 1500 1580 340
300HT(W) FLG. 100A 47 5.9 (5.5) 800 1500 1580 360
400HT(W) FLG. 100A 56 9.7 (8.9) 1000 1900 2015 680
500HT(W) FLG. 150A 66 12.7 (11.9) 1200 1800 1825 980
600HT(W) FLG. 150A 85 14.2 (13.4) 1200 2100 1825 1200
800HT(W) FLG. 200A 120 25.45 (23.2) 1500 1900 2150 1250
900HT(W) FLG. 200A 140 30.15 (27.9) 1500 1900 2150 1320
1200HT(W) FLG. 200A 180 40 (37) 2000 1900 2150 1450

용량 보정 계수

입구 공기 온도에 따른 보정 계수(EP+ 시리즈)
입구 공기 온도 (℃) 35 40 45 50 55 60 N/A N/A N/A N/A N/A N/A
보정 계수 1.05 1.00 0.7 0.58 0.48 0.4 N/A N/A N/A N/A N/A N/A
입구 공기 온도에 따른 보정 계수(HT 시리즈)
입구 공기 온도 (℃) 35 40 45 50 55 60 N/A N/A N/A N/A N/A N/A
보정 계수 1.12 1.05 1 0.6 0.5 0.42 N/A N/A N/A N/A N/A N/A
입구 공기 압력에 따른 보정 계수
입구 공기 압력(barg) 4 5 6 7 8 9 N/A N/A N/A N/A N/A N/A
보정 계수 0.77 0.86 0.93 1.00 1.05 1.1 N/A N/A N/A N/A N/A N/A
주위 온도에 따른 보정 계수(공랭식 제품)
주위 온도 (℃) 27 32 37 40 45 50 N/A N/A N/A N/A N/A N/A
보정 계수 1.02 1.00 0.8 0.75 0.65 0.5 N/A N/A N/A N/A N/A
